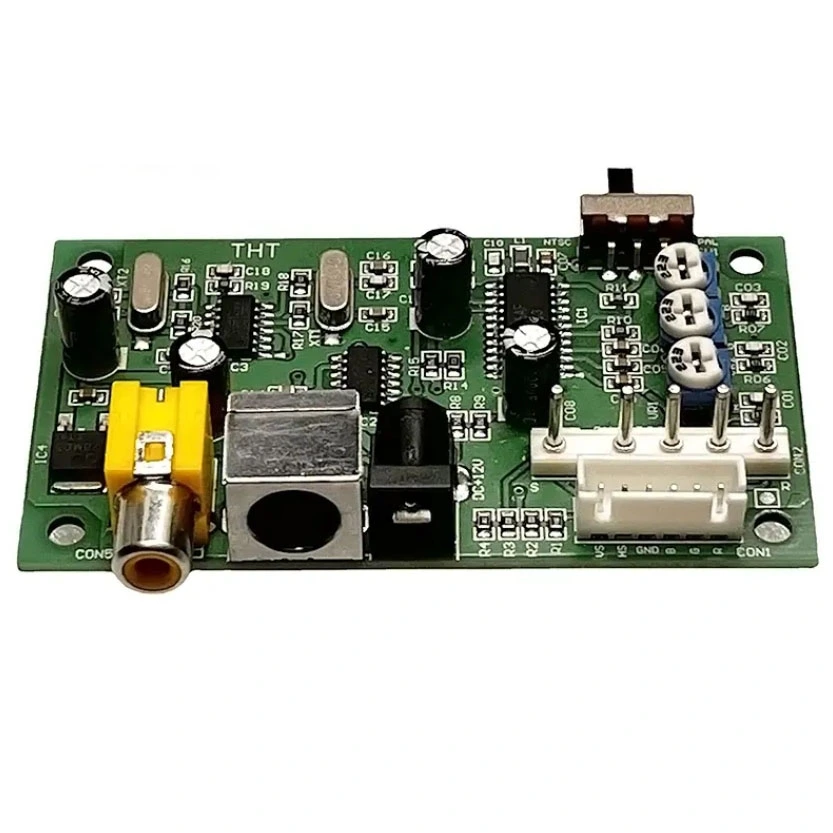

PCB アセンブリにおける一般的な欠陥とその回避方法は何ですか

これらの欠陥により、プロジェクトが遅れ、コストが膨らみ、製品の信頼性が損なわれる可能性があります。では、これらのよくある落とし穴とは何ですか？PCB アセンブリプロセス、そしてさらに重要なことに、ボードへの影響をどのように防ぐことができるでしょうか?私たちが遭遇する典型的な問題と、私たちのアプローチがどのようになっているのかを見てみましょう。挨拶それらに正面から取り組むように設計されています。

PCBアセンブリで最も頻繁に発生するはんだ付け欠陥は何ですか

不十分なはんだ付けは故障の主な原因です。コールドジョイント、ブリッジ、または不十分なはんだなどの欠陥は、断続的な接続や完全な回路の故障につながる可能性があります。これにどう対処すればよいでしょうか?私たちのプロセスは精度と制御にかかっています。当社では、レーザーで位置合わせされたステンシルを使用した高度なはんだペースト印刷と厳密なリフロー プロファイリングを組み合わせて利用しています。具体的には、当社のはんだ付けパラメータは、基板の固有の特性に合わせて細かく調整されています。

• はんだペースト:当社ではブリッジを防止するために、優れた耐スランプ性を備えたタイプ 4 または 5 の洗浄不要、ハロゲン化物フリーのペーストを使用しています。

• リフロープロファイル:当社の 8 ゾーンの窒素注入リフロー オーブンは、最適化された温度曲線に従い、熱衝撃を与えることなく適切な濡れを保証します。

• 検査：すべての基板は 3D SPI (はんだペースト検査) を受けて、コンポーネントを配置する前にペーストの量、面積、高さを測定します。

はんだ付け段階に細心の注意を払っています。PCB アセンブリ最初から堅牢な電気的および機械的結合を保証します。

コンポーネントの誤配置と廃棄をどのように防ぐことができるか

コンポーネントの配置が間違っていたり、トゥームストーン化 (コンポーネントが一方の端にある場合) すると、ボードが役に立たなくなります。これは多くの場合、不正確な配置機械や不均一なはんだ付け力が原因で発生します。当社のソリューションは、高精度の自動化とリアルタイム検証を統合します。

当社の SMT 配置システムの主なパラメータ:

このようなテクノロジーに投資することで、挨拶すべてのコンポーネントが正しく配置されていることを確認します。これは、完璧な製品を完成させるための重要なステップです。PCB アセンブリ.

PCB のショートとオープンの原因とその除去方法

ショート (意図しない接続) とオープン (接続の切断) は古典的なものですPCB アセンブリ悪夢。設計上の欠陥、エッチングの問題、または汚染が原因である可能性があります。私たちの防御は多層構造になっています。まず、DFM (製造容易性を考慮した設計) チェックを行って、生産前に潜在的な配線や間隔の問題にフラグを立てます。製造中、電気化学的移行を引き起こす可能性のある汚染を防ぐために、認定されたクリーンルーム環境を維持します。最後に、当社のボードの 100% は自動光学検査 (AOI) と電気テスト (フライング プローブなど) を経て、接続性が電気的に検証され、潜在的な短絡または開回路が分離されます。このエンドツーエンドの警戒により、お客様の完全性が確保されます。PCB アセンブリ.

不適切な洗浄がアセンブリの信頼性に対する隠れた脅威となる理由

フラックスやその他の汚染物質からの残留物は無害に見えるかもしれませんが、長期的な腐食や樹枝状成長を引き起こし、早期故障を引き起こす可能性があります。洗浄段階を無視すると、全体の品質が損なわれます。PCB アセンブリ。私たちは清掃を、交渉の余地のない重要な最終ステップとして扱います。必要な基板については、カスタマイズされた化学薬品を使用した水性洗浄システムを採用し、続いて脱イオン水ですすぎ、強制熱風乾燥を行います。その後、IPC 規格を満たすためにイオン汚染をテストし、組み立てられたボードが機能的であるだけでなく、今後何年にもわたって耐久性と信頼性があることを確認します。

これらの一般的な欠陥を回避するには、適切な機器を用意するだけではなく、制御された詳細指向のプロセスに取り組むことが重要です。で挨拶、私たちはこの哲学をあらゆる注文に組み込んでいます。私たちはボードを組み立てるだけではありません。私たちは信頼性を築きます。戦いに疲れたらPCB アセンブリ欠陥があり、完璧なパフォーマンスを提供することに専念するパートナーが必要な場合は、お問い合わせ今日。プロジェクトの要件について話し合いましょう。お問い合わせを送信して、専門知識がもたらす違いを確認してください。
