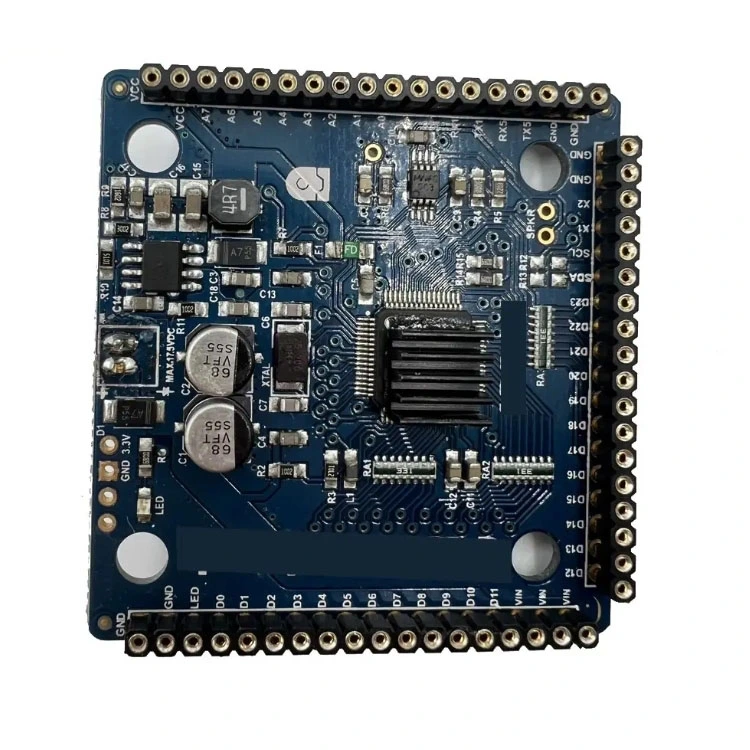

PCB クローンは、設計ファイルが欠落している基板を救うのにどのように役立ちますか?

抽象的な

重要な電子製品がまだ稼働しているにもかかわらず、元の CAD データが失われている場合、1 つのボードに障害が発生すると、数週間のダウンタイムが発生する可能性があります。 高価な再設計サイクル、または信頼性の低い代替品の争奪戦。 PCB クローン構造化されたリバース エンジニアリング アプローチであり、 既存の回路基板の製造準備が整ったデータなので、回路基板を再現したり、大規模に修理したり、計画中に古い製品ラインを維持したりできます。 長期的なアップグレード。この記事では、クローン作成がどのような場合に意味があるのか、現実的にどのような情報を回復できるのか、リスクを最小限に抑える方法、およびクローン作成の意味について説明します。 責任あるクローン作成ワークフローは、最初の検査から最終検証までのようになります。

目次

• 概要の概要
• PCB クローン作成で解決できる問題点
• PCB クローンが実際に何を意味するのか
• クローン作成が最も賢い選択肢である場合とそうでない場合
• 最初から最後までの実践的な PCB クローン ワークフロー
• 品質と信頼性を守るには
• コストとリードタイムを左右する要因
• 見積もりを依頼する前に準備すべきもの
• 責任あるクローン作成パートナーを選択する方法
• よくある質問
• 次のステップ

概要の概要

1. 目標を明確にしてください: 橋の交換、在庫の修理、ライフサイクルの延長、または橋の再設計。
2. 所有権と権限を確認します。
3. ボード データのキャプチャ: 寸法、レイヤー、スタックアップ ヒント、コンポーネント マッピング。
4. 製造ファイルと電気的意図を再作成します: ガーバー、ドリル、ネットリスト、BOM。
5. 管理されたリビジョンのプロトタイプを作成、検証し、ロックします。
6. 入荷検査、機能テスト、トレーサビリティなどの継続的な管理を確立します。

PCB クローン作成で解決できる問題点

ほとんどのチームは、楽しそうだからという理由でボードのクローンを作成することを決定しません。彼らがそうするのは、代替手段の方が劣悪だからです。最も一般的な状況は次のとおりです どこでPCB クローン実際の運用上の煩わしさを解消します。

• ソースファイルがありません元の設計者が去った、データが失われた、または製品が数年後に入手されたためです。
• 耐用年数が終了したコンポーネント早急に再設計するか、リスクの高いグレーマーケット在庫を調達するかのどちらかが必要になります。
• 現場修理スタックアップや銅の重量が不明なランダムな「互換性のある」代替ボードではなく、安定した交換ボードが必要です。
• コンプライアンスの圧力監査や内部品質ゲートに合格するには、一貫した製造と文書化が必要です。
• 回復までの時間特に産業用制御装置や従来の計測器では​​、「完璧な現代的なデザイン」よりも重要です。

PCB クローンが実際に何を意味するのか

「クローン作成」という言葉は何気なく使われていますが、エンジニアリング用語では通常、次の 3 つの層の作業が含まれます。

• 物理レプリケーション基板の外形、取り付け穴、コネクタ、層数、積層動作を可能な限り忠実に再現します。
• 電気的再構築銅線接続をキャプチャして、再作成されたボードが元のネットリストの意図と一致するようにします。
• コンポーネントの回収基板を一貫して構築できるように、部品、フットプリント、値、代替品、および組み立てメモを特定します。

成果物には、ガーバーまたは ODB++ データ、ドリル ファイル、可能な場合はピック アンド プレイス データ、部品表、 検証済みのネットリスト。目標が長期的な保守性である場合、多くのチームは、将来のトラブルシューティングが推測に頼らないように、再構成された回路図も要求します。

クローン作成が最も賢い選択肢である場合とそうでない場合

クローン作成はツールであり、デフォルトではありません。リスク プロファイルとスケジュールが一致する場合に使用してください。

最初から最後までの実践的な PCB クローン ワークフロー

信頼性の高いクローンは、単一のスキャンではなく、規律ある手順の結果として得られます。以下は、予期せぬ事態を減らすためにエンジニアリング チームが一般的に使用するワークフローです。

• ステップ 1: 摂取量と目標の定義
  • 「成功」が何を意味するか、つまり、完全に置き換えられること、形状が機能に適合すること、または代替案と機能的に同等であることを確認します。
  • コンテキストを収集します: 動作環境、障害モード、予想される量、タイムライン。
• ステップ2：非破壊検査
  • 輪郭、穴の位置、コネクタのキーイング、および機械的制約を測定します。
  • 層のインジケーターと、インピーダンス トレース、ビアの種類、銅の流し込みなどの製造特徴を特定します。
• ステップ 3: 銅線と層のデータキャプチャ
  • トレースと参照指定子をマッピングするための最上層と最下層の高解像度イメージング。
  • 多層基板で必要な場合、忠実度を維持するために慎重に実行される、制御されたレイヤーの表示。
• ステップ 4: コンポーネントの特定と BOM の再構築
  • マーキング、パッケージ、および値をクロスチェックします。極性とピン 1 の向きを確認します。
  • 将来の不足を防ぐために、承認された代替品を定義します。
• ステップ 5: 製造出力を再作成する
  • レイアウト ファイルと、ドリルやはんだマスクの定義を含む製造データを生成します。
  • 接続を抽出し、回収された銅線に対してネットリストの整合性チェックを実行します。
• ステップ 6: プロトタイプの構築と検証
  • 制御されたプロセスパラメータの下でプロトタイプを構築します。
  • 導通、関連する場合はインピーダンスチェック、実際のシステムでの機能検証などの電気テストを実行します。
• ステップ 7: リビジョンロックとドキュメント化
  • 変更ログとテスト記録を含む監査可能なリビジョンを凍結します。
  • 製品を何年にもわたって保守する予定がある場合は、サービスに適した出力を作成してください。

品質と信頼性を守るには

顧客が抱く最大の不安は単純です。「クローンされたボードはオリジナルとまったく同じように動作するのでしょうか。また、展開後もその動作を続けるのでしょうか?」 クローン作成を制御されたエンジニアリング プロジェクトのように扱うことで、そのリスクを軽減できます。

• 積み重ねの規律層数、銅の厚さ、誘電体の動作、および存在する場合は制御されたインピーダンス構造を複製します。
• コネクタ精度たとえ回路が正しい場合でも、機械的な不一致は故障の原因となります。
• コンポーネントの信頼性追跡可能な調達を確立し、重要な IC の未知の供給チャネルを回避します。
• テスト戦略負荷条件、熱挙動、エッジケースなど、「電源を入れる」以上のテスト計画を定義します。
• プロセス制御はんだ付けプロファイル、検査基準、合格基準を最初から指定します。

コストとリードタイムを左右する要因

複雑さが異なるため、価格も異なります。推測する代わりに、重要な要素に焦点を当ててください。

• 層数と密度より多くの層と細かいピッチのコンポーネントにより、再構成の労力が増加します。
• 基板の状態ボードが焼けたり、腐食したり、物理的に改造されたりすると、回復可能な詳細が減少します。
• 部品の入手可能性製造中止になったコンポーネントや特定が困難なコンポーネントは、調達と検証に時間がかかります。
• 要求されたドキュメントのレベル完全な回路図の再構築は、形状に適合した機能のクローンよりも時間がかかります。
• 検証の期待実際のシステムでの機能テストは、「見た目が似ている」か「確実に動作する」かの違いです。

見積もりを依頼する前に準備すべきもの

小さな情報パッケージを準備すると、より早く正確な計画を立てることができます。このチェックリストを使用してください。

• 少なくとも2 つの作業サンプル可能であれば、失敗分析が必要な場合は、失敗したサンプルを 1 つ加えてください。
• 機械的制約とコネクタの向きを確認するために、製品に取り付けられたボードの写真。
• 目標数量と、継続的な供給が必要か、それとも 1 回限りのバッチが必要か。
• 既知の動作条件: 温度範囲、振動、湿度、デューティ サイクル、負荷プロファイル。
• まだ残っている手がかり: 部分的なガーバー、PDF、古い BOM エクスポート、シルクスクリーン ノート、またはテスト手順。
• ファームウェアとプログラムされた部品に関する説明: バイナリ、キー、またはプログラミング方法はありますか?

責任あるクローン作成パートナーを選択する方法

ボードを買うだけではありません。複製が管理され、文書化され、再現可能であるという自信を買うことになります。 サプライヤーとの関係において注意すべきことは次のとおりです。

• 合法性と許可に関する明確な境界線真剣なプロバイダーは、所有権と許可された使用について尋ねます。
• エンジニアリングコミュニケーションスタックアップ、代替案、テスト方法について平易な言葉で議論できる必要があります。
• 検証の考え方ネットリストのチェック、プロトタイプの検証、追跡可能な調達を探します。
• リビジョン管理今後のバッチの一貫性を保つために、クローン設計には定義されたバージョンが必要です。

で深セングリーティングエレクトロニクス株式会社、チームは通常、エンジニアリング継続プロジェクトとしてクローン作成に取り組みます。 目標を明確にし、重要な製造データを回復し、実際の条件でプロトタイプを検証し、繰り返し生産するために安定したリビジョンをロックします。 再設計の計画中にブリッジ ソリューションが必要な場合は、制御されたクローンを使用すると、信頼性を犠牲にすることなく時間を稼ぐことができます。

よくある質問

PCB クローンは元の基板と同一である可能性があります

形状と機能が同等であり、非常に近い場合もありますが、「同一」とは何を意味するかによって異なります。機械的寸法と接続性は、 通常、非常によく一致します。正確な材料の動作、独自のコンポーネント、およびファームウェアの詳細には、追加の作業が必要になるか、不可能な場合があります。 元データなしで再作成します。

複数のサンプルが必要ですか?

複数のサンプルを使用すると、エンジニアがマーキングを比較し、あいまいなトレースを確認し、すでに変更または修理された基板のコピーを回避できるため、リスクが軽減されます。 サンプルが 1 つしかない場合は、より多くの検証ステップとより慎重なスケジュールが予想されます。

一部のコンポーネントが利用できなくなった場合はどうなりますか

実際のクローン計画には、代替コンポーネントが含まれることがよくあります。重要なのは、代替品が電気要件を満たし、設置面積に適合することを検証することです。 次に、実際の負荷と環境下でのテストを通じて動作を確認します。

クローン作成によりファームウェアとプログラミングが解決されるか

PCB を複製しても、ロックされたファームウェアは自動的に再作成されません。ボードにプログラムされたマイクロコントローラー、セキュア エレメント、または暗号化されたメモリが含まれている場合、 オリジナルのバイナリ、合法的なプログラミング方法、または認定された交換部品戦略が必要になる場合があります。

現場での失敗の可能性を減らすにはどうすればよいですか

検証計画を依頼し、プロトタイプをミッションクリティカルなシステムに必須のものとして扱います。合格基準を定義し、実際を模倣した機能テストを含めます 動作条件を管理し、追跡可能な調達および検査基準でリビジョンをロックします。

次のステップ

ファイルの欠落、サポート終了後の調達、または緊急のダウンタイムに対処している場合は、適切に管理されたPCB クローンプロジェクトは安定したものを提供できます。 テストで検証された本番環境へのパス。ボードの写真、目標数量、システムのコンテキストを共有し、以下を含む実用的な復旧計画をリクエストします。 検証とリビジョン管理。
