両面高周波ボード最大610×457mm
  • 両面高周波ボード最大610×457mm 両面高周波ボード最大610×457mm

両面高周波ボード最大610×457mm

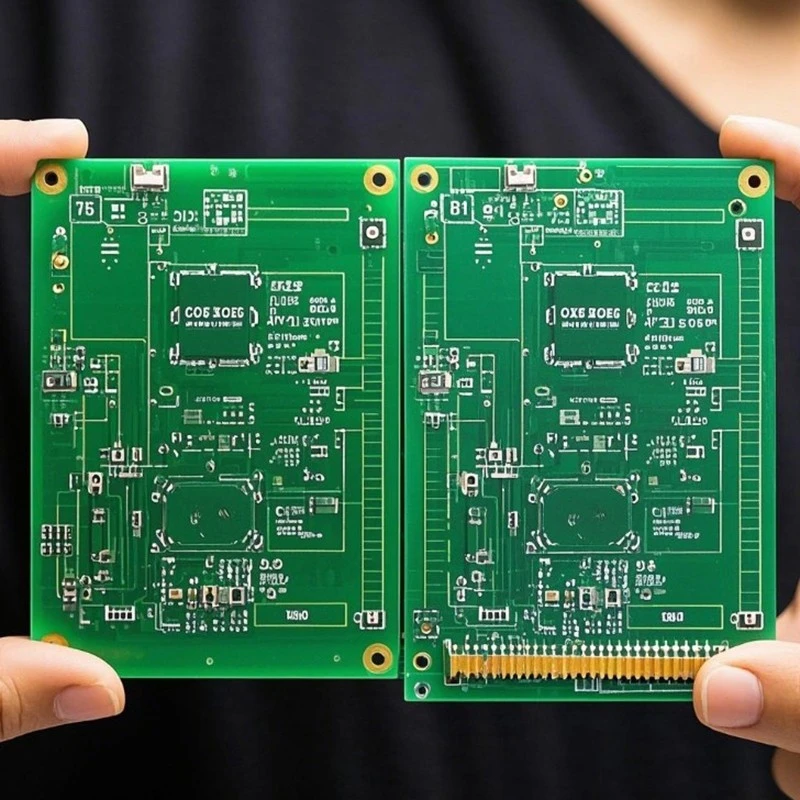

両面高周波ボード最大610×457mmは、高度な生産技術と高品質の材料で作られており、優れた高周波性能と安定性を備えています。通信機器、無線機器、レーダーシステムなど、高周波信号伝送を必要とするさまざまなアプリケーションに適しています。ボードには、複雑なサーキットのニーズを満たすために、より多くの回路レイアウトスペースを提供できる両面設計があります。 。

お問い合わせを送信

製品説明

両面高周波ボード最大610×457mmは、高品質の信号伝送中に安定性と信頼性を確保するために、高品質の材料と高度な製造プロセスを組み合わせています。ボードは、さまざまなカスタマイズオプションをサポートしており、ユーザーの特定のニーズに応じてパーソナライズできます。

銅の厚さ 1オンス
最小穴の直径 0.15mm
最小行幅 3mil
最小ライン間隔 3mil
表面処理 hasl lead-free/ enig/ osp/ custom
製品名 PCB
表面処理 hasl lead-free/ enig/ osp/ custom
材料 FR-4/ CEM-1/ CEM3/カスタム
テストサービス 空飛ぶプローブテスト/フィクスチャー電子テスト/カスタム
仕上げた銅の厚さ 1 oz/ 1.5oz/ 2 oz/ custom
はんだマスク色 緑/青/赤/カスタム
シルクスクリーンの色 白/黒/カスタム
厚さ 1.6mm/カスタム

カスタマイズサービス:サイズ、材料、回路レイアウト、周波数応答のカスタマイズなど、包括的なカスタマイズサービスを提供します。プロのエンジニアチームは、ユーザーと緊密に連携して、カスタマイズされたボードがユーザーの特定のニーズを満たすようにします。
高品質の材料:高品質の絶縁材料と高度な銅メッキプロセスを使用して、ボードの電気性能と機械的強度を確保します。
材料の選択と準備:元のボードと同じ基板(FR-4、PTFEなど)と銅ホイルを選択します。
製造と処理:高度な回路基板の製造プロセス(レーザー掘削、電気めっき、エッチングなど)を使用して、クローンボードを製造します。
