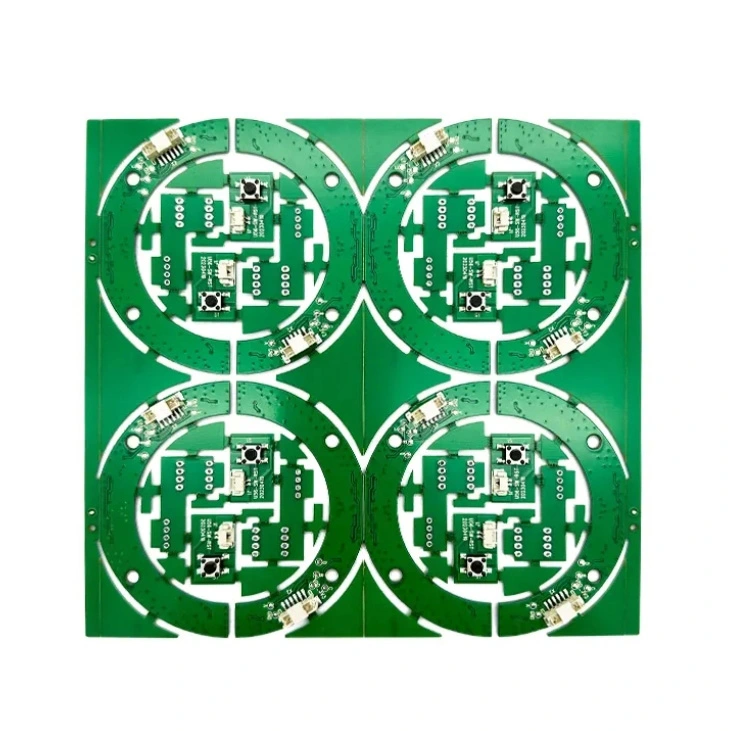

aから概略図を抽出しますクローニングされたPCBリバースエンジニアリングには、物理ボードを分析して回路図を再現します。このプロセスでは、慎重な観察、コンポーネントの識別、および接続のトレースが必要です。これが段階的なガイドです:
1.検査して文書化しますPCB
- 高解像度の写真を撮る:参照のためにPCBの両側をキャプチャします。
- 注PCBレイヤー:単一層、二重層、または多層ボードであるかどうかを確認します。
- 重要なコンポーネントを特定する:IC、抵抗器、コンデンサ、ダイオード、コネクタなどを見つけます。
- ラベルとマーキングの確認:一部のコンポーネントには、PCBに印刷されたリファレンス指定子があります。
2。コンポーネントを除去して識別します
-Deaolderコンポーネント(必要に応じて):安全な除去のために熱気リワークステーションを使用します。
-IC部品番号を読む:データシートを検索して、ピン構成を理解します。
- 抵抗器とコンデンサを測定:マルチメーターまたはLCRメーターを使用して値を決定します。
- 各コンポーネントにラベルを付けます:R1、C1、U1などの指定子を配置して追跡しやすくします。
3.回路接続をトレースします
- 連続モードでマルチメーターを使用します。コンポーネント間の電気パスを確認します。
-PCBトレースに従ってください:詳細なトレースをするには、拡大鏡または顕微鏡を使用します。
- PCB設計ソフトウェアを使用します。高解像度PCB画像をKICAD、Altium、Easeedaなどのツールにインポートして、簡単にトレースします。
- 隠された接続を確認する:多層の場合、内側の層を追跡するにはX線検査が必要になる場合があります。
4.概略図を再構築します
-PCB設計ソフトウェアを使用:KICAD、EAGLE、ALTIUM、またはORCADで概略図を描きます。
- コンポーネントを論理的に配置します:グループパワー、信号、地面のセクションを適切に。
- 接続の検証:データシートや機能的な期待と比較します。
5.回路をシミュレートして検証します
- シミュレーションソフトウェアを使用:LTSPICE、Proteus、MultiSIMなどのツールは、回路の動作を検証するのに役立ちます。
- 可能であれば、元のPCB:Power-on Debuggingを使用したテスト機能と比較してください。
必要なツール:
✔マルチメーター / LCRメーター
✔オシロスコープ(信号テスト用)
✔熱気リワークステーション(デコルリング用)
✔顕微鏡 /拡大器
✔PCB設計ソフトウェア(KICAD、EAGLE、ALTIUM)
✔X線スキャナー(多層ボード用)
最終的な考え
クローン化されたPCBから概略図を抽出することは、慎重に行われた場合、時間のかかるが達成可能なプロセスです。 PCBが独自の設計に属している場合、知的財産法を尊重することが重要です。特定のタイプのPCBまたはツールの推奨事項に関するガイダンスをご希望ですか?
