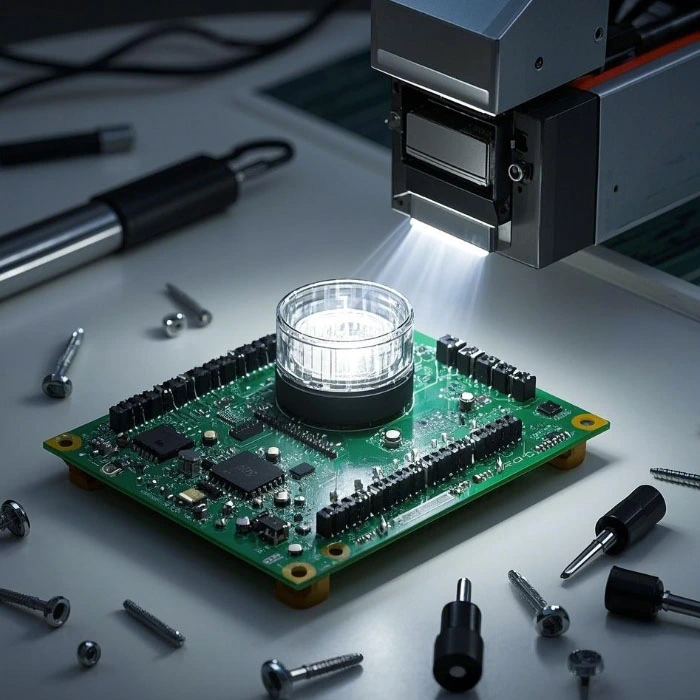

PCBクローン、PCBの複製またはリバースエンジニアリングとも呼ばれますが、既存の印刷回路基板（PCB）を複製して同一または拡張バージョンを生成する正確な技術プロセスです。このガイドでは、技術原則、重要なパラメーター、および一般的なFAQを調査します。PCBクローンそのアプリケーションと利点を理解するのに役立ちます。

PCBクローンの重要なパラメーター

高品質のPCB複製を確保するには、いくつかの重要なパラメーターを考慮する必要があります。

1。レイヤー数と素材

• シングル/ダブル/マルチレイヤーPCB（最大32層）

• 基本材料：FR-4、ロジャース、ポリイミド、アルミニウムなど

• 銅の厚さ：0.5オンスから6オンス

2。トレース幅と間隔

3。表面仕上げ

• hasl（熱気はんだレベリング） - 標準仕上げ

• Enig（Electroless Nickel Immersion Gold） - 耐食性が高い

• OSP（オーガニックはんだ付け性防腐剤） - 鉛のないはんだ付けに費用対効果が高い

4。電気試験

• 連続テスト - 開いた回路がないことを保証します

• 断熱テスト - 短絡は検証しません

• インピーダンス制御 - 高速PCBにとって重要です

PCBクローンプロセスステップ

1. PCBスキャンとイメージング - レイアウトの詳細をキャプチャするための高解像度スキャン。

2. 概略図抽出 - 回路ロジックのリバースエンジニアリング。

3. BOM（材料法案）分析 - 複製のコンポーネントの識別。

4. PCBレイアウトの再設計 - AltiumやCadenceなどのソフトウェアを使用します。

5. プロトタイピングとテスト - 大量生産前の機能の検証。

PCBクローンFAQ（よくある質問）

Q1：PCBクローンは合法ですか？

A：PCBクローンは、修理、レガシーシステムのメンテナンス、または適切な承認に使用される場合に合法です。ただし、許可なしに特許取得済みのデザインのクローニングは、知的財産法に違反しています。常に現地の規制を順守してください。

Q2：PCBクローンの精度はどのくらいですか？

A：高度なPCBクローンサービスが達成されます99.9％の精度高精度スキャン、X線検査（マルチレイヤーボード用）、および信号整合性テストを使用します。重要な要因には、トレース幅の一貫性とインピーダンスマッチングが含まれます。

Q3：PCBクローンは元の設計を改善できますか？

A：はい！ PCBクローンにより、次のような設計最適化が可能になります。

• 強化された熱管理（ヒートシンクまたはより良い銅の分布を追加）。

• 信号の整合性の改善（より良いルーティングでクロストークを減らす）。

• コンポーネントのアップグレード（時代遅れの部品を最新の同等物に置き換えます）。

PCBクローンは、電子機器、材料科学、精密工学の専門知識を必要とする洗練されたプロセスです。技術的なパラメーターとアプリケーションを理解することにより、企業はプロトタイピング、修理、製品の改善のためにPCBの重複を活用できます。高品質のPCBクローンサービスの場合は、常に高度な機器と実証済みのエクスペリエンスを備えたプロバイダーを選択してください。

カスタマイズされたPCBクローンソリューションをご希望ですか？お問い合わせ今日は詳細な相談のために！
